مَقَرّه یا گیرهٔ چینی یا ایزولایتر ، مقره RST در دو نوع اتکایی و چکمه ای

مَقَرّه یا گیرهٔ چینی یا ایزولایتر به ابزاری اطلاق می شود که وظیفه کنترل جریان های الکتریکی را برعهده دارد. از مقره ها در سیستم های قدرت استفاده می کنند تا از گذر جریان های ناخواسته به زمین جلوگیری شود. بدین ترتیب این ابزار که یک نوع عایق الکتریکی است، نقش مهمی در سیستم های برق ایفا می کند. مقره ها دارای یک مسیر با مقاومت بالا هستند که جریان عملاً از آن ها عبور نمی کند.

مقره را در سیستم های توزیع، انتقال و رساناهای هوایی بر روی دکل ها یا تیرها قرار می دهند. مقره میان تیرها، دکل ها یا رساناهای حامل جریان قرار می گیرد تا از جریان رساناها به زمین که از طریق بدنه دکل و تیر صورت می گیرد، جلوگیری شود. در سیستم های الکتریکی برای نگه داشتن هادی های فشار قوی که از ولتاژهای بالایی برخوردار هستند، از مقره های فشار قوی استفاده می شود. مَقَرّه یا گیرهٔ چینی یا ایزولایتر

مقره RST در دو نوع اتکایی و چکمه ای

مقره پلاستیکی چکمه‌ای

مقره چکمه ای نوعی دیگر از انواع مقره ها است که به صورت ۹۰ درجه بوده و به عنوان عایق در تابلو برق ها قرار می گیرد. مقره ها از اتصال کوتاه برق بین سیم برق و بدنه جلوگیری می کنند. مقره ها از موادی ساخته می شوند که الکتریسیته را هدایت نمی کنند. مقره های چکمه ای برای بستن سیم برق دار و یا هادی (شینه و…) روی تابلو برق ها بدون از دست دادن انرژی طراحی شده اند.

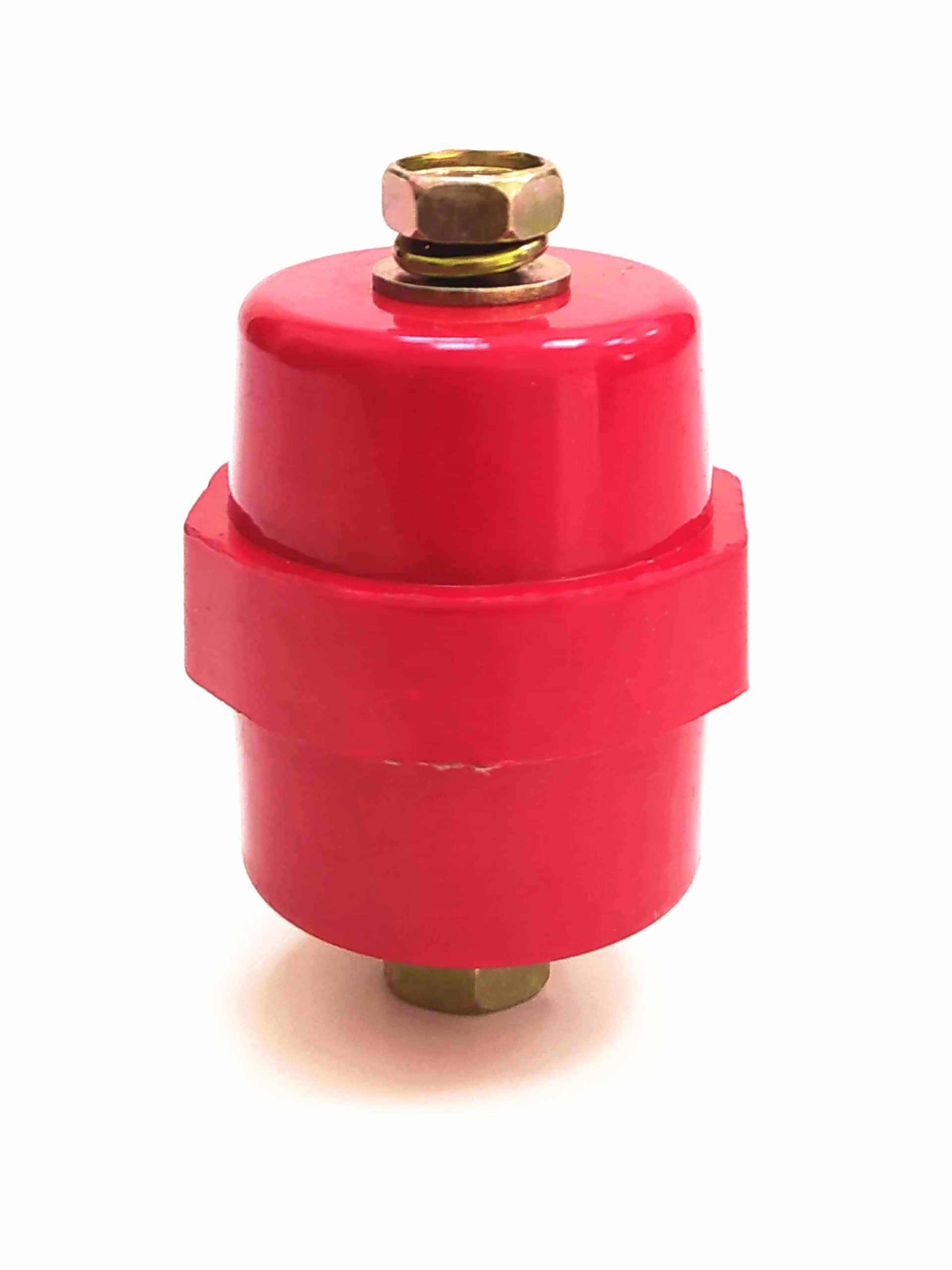

مقره اتکایی

این مقره‌ها به صورت استوانه‌هایی بلند هستند که برآمدگی و فرورفتگی‌هایی بر روی سطح استوانه دارند و به دو شکل توخالی و توپر تولید می‌شوند. مقره اتکایی توپر دارای استقامت الکتریکی و مکانیکی بیشتری در برابر سوراخ شدن هستند. مقره‌های پست امروزه اکثراً به شکل توپر ساخته می‌شوند؛ همچنین مقره‌های تو خالی در مواردی که مقره نیاز به تحمل نیروی مکانیکی بیشتری است، مورد استفاده قرار می‌گیرد. مقره‌های اتکایی را با استفاده از گاز ازت خشک پر می‌کنند تا استقامت الکتریکی آن افزایش یابد.

مقره‌های اتکایی در پست‌های فشار قوی جهت نگهداری سیم‌های فشار قوی بر روی پایه‌های بتنی استفاده می‌شود؛ همچنین از دیگر کاربردهای این مقره‌ها در تابلوهای فشار قوی است. شمش‌های فشار قوی درون تابلو از مقابل این محصول عبور کرده و به مقره بسته خواهد شد و یا مقره بر روی آن قرار خواهند گرفت.

ویژگی های مَقَرّه یا گیرهٔ چینی یا ایزولایتر

در موضوع مقره چیست به مهم ترین ویژگی های مقره می پردازیم:

• عدم تغییر شکل
• ضریب اطمینان بالا
• استقامت مکانیکی
• استقامت الکتریکی  مَقَرّه یا گیرهٔ چینی یا ایزولایتر
• ضریب تلفات عایقی کم
• مقاومت در برابر نفوذ آب
• مقاومت در برابر آلودگی ها
• نداشتن ناخالصی و حفره های داخلی
• استقامت در برابر تغییرات درجه حرارت

متداول‌ترین جنس مَقَرّه یا گیرهٔ چینی یا ایزولایتر

مقره ها معمولاً از جنس های مختلفی ساخته می شوند که هرکدام در شرایط خاصی مورد استفاده قرار می گیرد.

• انواع مقره براساس جنس
• انواع مقره براساس جنس  مَقَرّه یا گیرهٔ چینی یا ایزولایتر
• مقره چینی

معمولاً از متریال چینی برای ساخت مقره های هوایی استفاده می شود. این مقره ها از جنس آلومینیوم سیلیکات هستند. معمولا آلومینیوم سیلیکات را با موادی مانند فلدسپات، کوارتز و کائولن پلاستیکی ترکیب می کنند تا به این ترتیب ماده عایق سخت پرسلن و چینی لعاب دار به وجود بیاید.

سطح چینی در این مقره ها باید به اندازه ی کافی لعابدار و صیقلی باشد تا از نفوذ آب به درون آن جلوگیری شود. از معایب این مقره ها می توان به بوجود آمدن ترک های ریز و در نتیجه کاهش مقاومت در برابر ولتاژ اشاره کرد.  مَقَرّه یا گیرهٔ چینی یا ایزولایتر

جدول انتخاب کنتاکتور ، کنتاکتورهای اشنایدر ، هیوندای و شوان + کنتاکت کمکی

مَقَرّه یا گیرهٔ چینی یا ایزولایتر شیشه ای

در موضوع مقره چیست معرفی مقره های شیشه ای اهمیت زیادی دارد. مقره های شیشه ای را معمولاً از ترکیب پودر کوارتز ذوب شده به همراه آهک می سازند. روش ساخت این نوع مقره به این شکل است که باید به صورت ناگهانی سرد و قالب ریزی شود.

در حال حاضر مقره های شیشه بسیار مورد توجه افراد قرار گرفته اند. این تجهیزات را معمولاً در خطوط انتقال و توزیع به کار می برند. برای عایق کردن این مقره ها از شیشه های سخت آنیل شده استفاده می کنند. مَقَرّه یا گیرهٔ چینی یا ایزولایتر

این مقره ها دارای مزایایی همچون مقاومت بالا، قدرت دی الکتریکی بالا، شفافیت، ضریب انبساط حرارتی کم، استحکام کششی بالا، طول عمر بیشتر و قیمت پایین تر نسبت به چینی هستند. البته لازم به ذکر است که این مقره ها ممکن است جریان نشتی داشته باشند و گرد و خاک بیشتری به خود جذب کنند.

مقره کامپوزیتی

این نوع مقره که به آن مقره پلیمری یا مقره سیلیکونی نیز گفته می شود، از ترکیب مواد پلیمری ساخته می شود که در مقابل اشعه فرابنفش بسیار مقاوم است. در ادامه مقاله مقره چیست باید گفت مقره های رزینی و کامپوزیتی به دلیل خواص الکتریکی و مکانیکی که دارند، به عنوان جایگزین مناسبی برای مقره های شیشه ای و چینی به شمار می روند.  جدول انتخاب کنتاکتور ، کنتاکتورهای اشنایدر ، هیوندای و شوان + کنتاکت کمکی

مهم ترین ویژگی مقره های کامپوزیتی سبک وزن بودن آنها و استحکام مکانیکی این محصولات است. برخلاف مقره های چینی و شیشه ای، نوع کامپوزیتی در برابر شکستن مقاومت بالایی دارد. این مقره ها خواص بسیار زیادی دارند اما یکی از معایب آن ها این است که ممکن است رطوبت به آن ها وارد شود.

مقره عبوری

در موضوع مقره چیست به معرفی مقره عبوری می پردازیم. این تجهیزات را اغلب برای سرهای ورودی و خروجی دستگاه های فشار قوی استفاده می کنند. این تجهیزات از ایجاد جرقه میان خط عبوری و بدنه دستگاه جلوگیری می کنند. این مدل از مقره ها به شکل لایه های استوانه ای به کار می روند. شکل مقره های عبوری براساس محیط های کاری متفاوت است. اغلب فضای داخلی این استوانه های عایق به وسیله مایعات و گازهای عایق پر می شود.

انواع ترمینال برق صنعتی + کاربرد + لینک خرید

مقره بشقابی یا کششی

مقره بشقابی را به صورت زنجیره های مقره ای در برج های کششی بکار می برند. شکل ظاهری آن ها شبیه به دیسک است. این مقره ها وظیفه دارند که رساناها را به برج اتصال دهند.  مَقَرّه یا گیرهٔ چینی یا ایزولایتر

زنجیره های که توسط این مقره به وجود می آیند، به صورت دوتایی، سه تایی یا بیشتر هستند. انتخاب این تجهیزات به تعداد رساناهای هر فاز، نوع مقره و بارگذاری آن بستگی دارد. از این مقره ها در پایه های انتهایی و ابتدایی خطوط انتقال و در مسیر خطی که از حالت مستقیم خارج شده است، استفاده می شود.

در ادامه موضوع مقره چیست باید بگوییم این مقره ها بسته به نوع اتصال به یکدیگر و شکل ظاهری که دارند، در انواع زیر ارائه می شوند:

• مقره بشقابی استاندارد
• مقره بشقابی ضد مه
• مقره بشقابی آئرودینامیک  مَقَرّه یا گیرهٔ چینی یا ایزولایتر
• مقره بشقابی یا کششی
• مقره بشقابی یا کششی
• مقره سوزنی

در این بخش از موضوع مقره چیست به معرفی مقره سوزنی می پردازیم. این مقره ها می توانند از جنس سیلیکون، شیشه، پلاستیک و پلیمر باشند. این محصولات در برج های میانی با ولتاژی معادل ۳۳ کیلوولت استفاده می شوند. برای ارتباط این مقره ها با پایه فلزی از یک فلز نرم به عنوان رابط استفاده می شود تا به مقره آسیب وارد نشود.

مقره مهار

آخرین نوع مقره که در مقاله مقره چیست به معرفی آن می پردازیم، مقره مهار است. مقره مهار نوعی مقره است که از آن در خطوط ولتاژ ضعیف استفاده می شود. این مدل مقره ها باید در ارتفاعی که نسبت به زمین قرار می گیرند، عایق باشند. عایق هایی که در سیم مهار به کار می روند، به عنوان مقره مهار نامیده می شوند. این مقره ها معمولاً از جنس چینی ساخته شده اند. طراحی این نوع عایق ها به گونه ای انجام می گیرد که در صورت شکسته شدن با زمین تماس پیدا نمی کنند.  مَقَرّه یا گیرهٔ چینی یا ایزولایتر

از دیگر انواع مقره می توان به مقره عبوری، مقره زنگوله شکل، مقره یکپارچه، مقره بوشینگ، مقره تابلو برق، مقره چرخی و … اشاره کرد.

تابلوی برق پلی کربنات یا تابلو برق صنعتی ABS + لینک خرید

جدول مشخصات مقره

مشخصات الکتریکی و محیطی یک مقره، معمولاً به صورت جدول زیر بیان می‌شود. مَقَرّه یا گیرهٔ چینی یا ایزولایتر

همچنین، مشخصات فیزیکی یک مقره در قالب جدولی به شکل زیر بیان می‌شود.  مَقَرّه یا گیرهٔ چینی یا ایزولایتر

کاربرد مَقَرّه یا گیرهٔ چینی یا ایزولایتر

مَقَرّه یا گیرهٔ چینی یا ایزولایتر از لحاظ کاربردی دو وظیفه دارند:

• یکی وظیفه مکانیکی که مقره ها باید دارای استقامت بالایی باشند. این تجهیزات باید این امکان را داشته باشند که بارها و نیروهای مکانیکی را تحمل کنند.
• کاربرد دیگر این تجهیزات از نظر الکترونیکی حائز اهمیت است. این تجهیزات قابلیت دریافت ولتاژهای بزرگ را دارند. همچنین می توانند ولتاژهای ناشی از رعد و برق و ضربه را نیز تحمل کنند. مقره می تواند در سخت ترین شرایط آلودگی، بارندگی، رطوبت و بروز رعد و برق با ولتاژهای بالا از شکست الکتریکی جلوگیری کند.

شکست الکتریکی مقره ها امکان دارد بر اثر تخلیه الکتریکی در اطراف مقره اتفاق بیفتد. تخلیه الکتریکی سطحی به وسیله گرد و غبار یا تخلیه الکتریکی از درون مقره ایجاد می شود. به همین دلیل مقره باید ضریب اطمینان بالایی داشته باشد و بخشی از این ضریب اطمینان به کیفیت مقره بستگی دارد.  مَقَرّه یا گیرهٔ چینی یا ایزولایتر

در ادامه مقاله مقره چیست خوب است بدانید که علت اصلی خرابی مقره ها تخلیه الکتریکی است که بین خط و زمین در مواقع غیرعادی رخ می دهد. تخلیه الکتریکی گرمای زیادی تولید می کند و این موضوع سبب سوراخ شدن بدنه مقره می شود.

اصطلاحات مربوط به مقره ها

• فاصله خزش یا مسیر خزشی: کوتاه‌ترین مسیر روی سطح مقره که ارتباط هادی را با بدنه برقرار می‌کند.
• شکست الکتریکی: تخلیه بین هادی و بدنه
• ولتاژ شکست مقره: مقدار ولتاژی که باعث شکست در مقره می شود. مَقَرّه یا گیرهٔ چینی یا ایزولایتر
