محاسبه سیم و کابل مورد نیاز ساختمان بر اساس استاندارد تدوین شده توسط نظام مهندسی، در سیمکشی ساختمان باید برای هر قسمت سیم متناسب با آن خریداری شده و مورد استفاده قرار بگیرد. بر اساس استاندارد نظام مهندسی، سیم مورد نیاز قسمتهای مختلف در ساختمان به شرح زیر است:
سیم و کابل مورد نیاز ساختمان
در صورت نیاز به خرید اقلام ، در کل متن این مقاله ، لینک خرید با رنگ نارنجی مشخص گردیده است و شما به راحتی می توانید نسبت به خرید این اقلام به صورت آنلاین اقدام به خرید نمایید . لازم به ذکر است تمامی این اقلام به صورت پستی به سراسر کشور و در محل پروژه شما تحویل داده می شود در ضمن در صورت نیاز به مشاوره خرید می توانید با شماره های ( 76203253 – 021 تلفن همراه : 09121216329 ) با کارشناسان ما تماس بگیریدمحاسبه سیم و کابل مورد نیاز ساختمان
- سیم مخصوص روشنایی: سیم افشان نمره 1.5 (شامل 3 سیم فاز، نول و ارت)
- سیم برای پریزها: سیم افشان نمره 2.5 (شامل 3 سیم فاز، نول و سیم ارت)
- سیم تلفن: سیم فویلدار 2 زوج (4 رشته سیم) نمره 0.6 از نوع فویلدار
- کابل کولر آبی: کابل افشان 5 رشته نمره 1.5 برای کلیدها تا پشت بام و 3 سیم افشان نمره 2.5 برای جعبه فیوز تا کلید کولر
- سیم کولر گازی: 3 رشته سیم افشان نمره 4 برای کولرهای دارای توان زیر 32000 و سه رشته سیم افشان نمره 6 برای کولرهای دارای توان 32000 به بالا
- کابل آنتن: کابل کواکسیال 75 اهم دارای هادی مسی
- سیم آیفون: کابل 4 زوج (8 رشته سیم) از نوع فویلدار از گوشی تا پنل آیفون
- کابل اصلی برق از کنتور تا جعبه فیوز: برای کنتورهای 25 آمپر از سه سیم افشان نمره 4 و برای کنتورهای 32 آمپر از 3 سیم افشان نمره 6
مراحل محاسبه سیم و کابل مورد نیاز ساختمان
تعیین نیازهای الکتریکی
نخستین مرحله در محاسبه مقدار سیم و کابل، تعیین نیازهای الکتریکی ساختمان است. این شامل محاسبه توان مصرفی کل ساختمان و تقسیم آن بین مدارهای مختلف میشود. برای این کار باید بارهای مختلف ساختمان مانند روشنایی، کلید و پریزها، سیستمهای گرمایشی و سرمایشی و غیره را شناسایی و توان مصرفی هر کدام را محاسبه کنید. محاسبه سیم و کابل مورد نیاز ساختمان
تعیین طول سیم و کابل
پس از شناسایی نیازهای الکتریکی، باید طول سیم و کابل مورد نیاز را محاسبه کنید. این شامل اندازهگیری فاصله بین پنلهای الکتریکی و نقاط مصرف (مانند پریزها و چراغها) است. برای این کار میتوانید از نقشههای ساختمان استفاده کنید و طول دقیق را اندازهگیری کنید. محاسبه سیم و کابل مورد نیاز ساختمان
خرید و تعویض المنت آبگرمکن برقی + لینک خرید با % تخفیف
انتخاب نوع و مقطع سیم و کابل
انتخاب نوع و مقطع سیم و کابل به میزان جریان الکتریکی که از آن عبور میکند بستگی دارد. برای این کار از جداول استاندارد استفاده میشود که بر اساس جریان الکتریکی و طول کابل، نوع و مقطع مناسب را پیشنهاد میکنند.
استفاده از جداول برای محاسبات سیم وکابل:
* برای استفاده از جدول جریان ، با توجه به شرایط محیطی کابل و سیم، ابتدا ضریب تصحیح را از جدول زیر بدست آورید ، و بعد جریان مصرفی را بر “ضریب تصحیح” تقسیم نموده سایر سیم یا کابل را از جداول پیدا کنید. محاسبه سیم و کابل مورد نیاز ساختمان

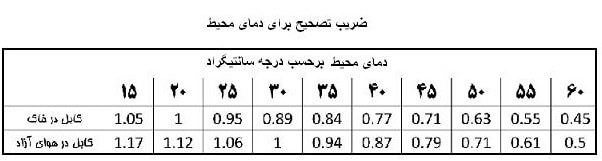

جدول ضریب تصحیح جریان کابل
جدول جریان مجاز سیم و کابل های مسی:
(جریان مجاز کابل آلمینیومی 60 درصد مسی می باشد) محاسبه سیم و کابل مورد نیاز ساختمان
جدول جریان کابل در موقعیت های مختلف:
جداول مشخصات و مقاومت کابلها
توجه کنید:مقاومت اهمی سیم آلمینیومی 1.64 برابر مشابه مسی اش میباشد. محاسبه سیم و کابل مورد نیاز ساختمان
تک رشته
جدول مشخصات کابل های چندرشته
محاسبه مقدار سیم و کابل
پس از تعیین نوع و مقطع سیم و کابل، مقدار کل سیم و کابل مورد نیاز را محاسبه کنید. این کار با ضرب طول هر بخش در تعداد بخشها انجام میشود. همچنین باید مقداری اضافی برای موارد احتمالی در نظر گرفت.
چک لیست لوازم برقی برای یک واحد مسکونی 100 متر + لینک خرید اقلام
محاسبات نمونه
برای روشنتر شدن موضوع، یک مثال عملی از محاسبه مقدار سیم و کابل در یک ساختمان مسکونی ارائه میشود.
مثال: سیمکشی یک آپارتمان ۱۰۰ متری محاسبه سیم و کابل مورد نیاز ساختمان
فرض کنید یک آپارتمان ۱۰۰ متری داریم که شامل ۳ اتاق خواب، یک پذیرایی، یک آشپزخانه و دو حمام است. نیازهای الکتریکی این آپارتمان به صورت زیر است:
روشنایی: هر اتاق ۴ چراغ، پذیرایی ۶ چراغ، آشپزخانه ۳ چراغ و هر حمام ۲ چراغ. بهترین شارژ باتری را از کجا تهیه کنیم + لینک خرید شارژر
پریزها: هر اتاق ۴ پریز، پذیرایی ۶ پریز، آشپزخانه ۴ پریز و هر حمام ۲ پریز.
مناسبترین چراغ برای نورپردازی سقف کناف + لینک خرید
۱. محاسبه توان مصرفی
ابتدا توان مصرفی کل آپارتمان را محاسبه میکنیم. فرض میکنیم هر چراغ ۱۰ وات و هر پریز ۱۰۰ وات مصرف دارد.
- توان روشنایی: (۳ اتاق × ۴ چراغ × ۱۰ وات) + (پذیرایی × ۶ چراغ × ۱۰ وات) + (آشپزخانه × ۳ چراغ × ۱۰ وات) + (۲ حمام × ۲ چراغ × ۱۰ وات) = ۲۴۰ وات
- توان پریزها: (۳ اتاق × ۴ پریز × ۱۰۰ وات) + (پذیرایی × ۶ پریز × ۱۰۰ وات) + (آشپزخانه × ۴ پریز × ۱۰۰ وات) + (۲ حمام × ۲ پریز × ۱۰۰ وات) = ۲۸۰۰ وات
- توان مصرفی کل: ۲۴۰ وات + ۲۸۰۰ وات = ۳۰۴۰ وات
۲. تعیین طول سیم و کابل
فرض میکنیم طول سیمکشی هر اتاق ۱۰ متر، پذیرایی ۲۰ متر، آشپزخانه ۱۵ متر و هر حمام ۵ متر است.
۳. انتخاب نوع و مقطع سیم و کابل
با توجه به توان مصرفی و طول کابل، از جدول استاندارد استفاده میکنیم تا نوع و مقطع مناسب سیم و کابل را انتخاب کنیم. فرض میکنیم برای این مقدار توان، سیم مفتولی با مقطع ۱.۵ میلیمتر مربع مناسب است. محاسبه سیم و کابل مورد نیاز ساختمان
۴. محاسبه مقدار سیم و کابل
مقدار سیم روشنایی:
- اتاقها: ۳ اتاق × ۱۰ متر × ۴ چراغ = ۱۲۰ متر
- پذیرایی: ۲۰ متر × ۶ چراغ = ۱۲۰ متر
- آشپزخانه: ۱۵ متر × ۳ چراغ = ۴۵ متر
- حمامها: ۲ حمام × ۵ متر × ۲ چراغ = ۲۰ متر
- کل سیم روشنایی: ۱۲۰ متر + ۱۲۰ متر + ۴۵ متر + ۲۰ متر = ۳۰۵ متر
مقدار سیم پریزها:
- اتاقها: ۳ اتاق × ۱۰ متر × ۴ پریز = ۱۲۰ متر
- پذیرایی: ۲۰ متر × ۶ پریز = ۱۲۰ متر
- آشپزخانه: ۱۵ متر × ۴ پریز = ۶۰ متر
- حمامها: ۲ حمام × ۵ متر × ۲ پریز = ۲۰ متر
- کل سیم پریزها: ۱۲۰ متر + ۱۲۰ متر + ۶۰ متر + ۲۰ متر = ۳۲۰ متر محاسبه سیم و کابل مورد نیاز ساختمان
محاسبه مقدار سیم و کابل در سیمکشی ساختمان نیاز به دقت و استفاده از استانداردهای معتبر دارد. با انجام محاسبات صحیح میتوان از مشکلات فنی و هزینههای اضافی جلوگیری کرد. در این مقاله به روشهای محاسبه مقدار سیم و کابل پرداختیم و یک مثال عملی برای روشنتر شدن موضوع ارائه کردیم. با استفاده از این روشها میتوانید به طور دقیق مقدار سیم و کابل مورد نیاز برای پروژههای سیمکشی خود را محاسبه کنید.
پنل سقفی روکار و توکار و مزیت استفاده از آن + لینک خرید با % تخفیف
نحوه محاسبه مقدار سیم و کابل مصرفی در سیم کشی ساختمان با نقشه
اولین قدم به منظور محاسبه متراژ کابلکشی ساختمان، این است که نسبت به تهیه و طراحی نقشه سیمکشی اقدام کنید. نقشه سیمکشی ساختمان را میتوان یک راهنمای جامع و کامل دانست که دورنمایی از آنچه را که قرار است در عمل رخ دهد، نشان میدهد. یکی از اصلیترین کاربردهای نقشه سیمکشی ساختمان این است که با استفاده از آن میتوان مقدار سیم و کابل مورد نیاز و مصرفی را به صورت دقیق محاسبه کرد. به طور کلی با استفاده از نقشه سیمکشی ساختمان میتوان اطلاعات زیر را بدست آورد:
- میزان سیم و کابل برق مورد نیاز برای سیمکشی ساختمان محاسبه سیم و کابل مورد نیاز ساختمان
- میزان لوله فلکسی مورد نیاز برای سیمکشی در ساختمان ( نحوه نصب لوله فلکسی یا فلکسیبل )
- تعداد لامپها، پریزها، کلیدها و محل قرارگیری فیوز، جعبه تقسیم و…
- برای محاسبه مقدار سیم و کابل مورد نیاز برای سیمکشی ساختمان به نقشه سیمکشی ساختمان مراجعه کنید. سپس متراژهای موجود را با یکدیگر جمع کرد تا متراژ کل
- سیم و کابل مورد نیاز برای سیمکشی را بدست آورید.
تابلوی برق مینیاتوری چیست؟ معرفی انواع فیوز مینیاتوری و محافظ جان
نکته مهم در محاسبه متراژ سیم و کابل برق با نقشه ساختمان
به دلیل پیچ و خمهایی که ممکن است در زمان سیمکشی به وجود آید، توصیه میشود که متراژ بدست آمده از نقشهها را در عدد 1.5 ضرب کنید تا در زمان اجرای سیمکشی با کمبود سیم برق مواجه نشوید. محاسبه سیم و کابل مورد نیاز ساختمان
محاسبه مقدار سیم و کابل موردنیاز بر اساس زیر بنا
یکی از راهکارهایی که میتوان برای محاسبه مقدار سیم مصرفی در سیمکشی ساختمان بکار گرفت، محاسبه بر اساس زیربنای ساختمان است. این راهکار یک روش تجربی است که معمولا توسط افراد فنی و متخصص در این زمینه مورد استفاده قرار میگیرد. به منظور محاسبه مقدار سیم و کابل مورد نیاز بر اساس زیربنای ساختمان باید به صورت زیر عمل کرد.
اصول سیم کشی ساختمان اداری و مسکونی + خرید اقلام مربوط به سیم کشی
در این روش در قدم اول باید زیربنای تقریبی هر واحد مشخص شود. در ادامه به اندازه دو برابر عدد زیربنا برای واحد مربوطه سیم و کابل خریداری کرد. محاسبه مقدار سیم و کابل مورد نیاز به این روش تا حد زیادی به زیربنای ساختمان یا واحد مورد نظر بستگی دارد. بر اساس این روش باید تجهیزات مختلف را به میزان زیر خریداری کرد:
- مقدار سیم و کابل: دو برابر زیربنای محاسبه شده
- مقدار سیم و لوله های برق : دو برابر زیربنای محاسبه شده
- تعداد قوطیهای کلید و پریز : نصف عدد زیربنای محاسبه شده
- تعداد زانوها: معادل عدد زیربنای محاسبه شده محاسبه سیم و کابل مورد نیاز ساختمان
به عنوان مثال در صورتی که زیربنای یک ساختمان یا یک واحد برابر با 100 متر مربع باشد، باید به مقدار 200 متر سیم و انواع لوله های برق ساختمانی خریداری شود. برای سیمکشی این واحد به 50 عدد قوطیهای کلید و پریز و 100 عدد زانو نیاز خواهد بود. در این روش معمولا تعداد قوطیها با تعداد کلید و پریز برابر است.
محاسبه مقدار سیم و کابل یک طبقه ساختمان
پس از آشنایی با انواع سیمهای مورد نیاز در کابلکشی ساختمان این سوال مطرح میشود که برای یک واحد آپارتمان به چه مقدار از این سیمها نیاز است. به منظور درک بهتر این مقدار مورد نیاز سیم و کابل در ساختمان، یک واحد آپارتمانی 100 الی 120 متری را در نظر بگیرید. برای این آپارتمان با این مساحت سیم و کابلها مختلف به میزان اشاره شده در زیر لازم است:
- سیم فاز: 100 متر سایز 1.5 ( خرید سیم افشان 1/5 )
- سیم نول: 170 متر سایز 1.5 ( خرید سیم افشان 1/5 )
- سیم مربوط به سیستم اعلان حریق (کابل نسوز): 150 متر سایز 1.5 ( خرید سیم نسور )
- سیم کابل تلفن: 60 متر ( خرید کابل مخابراتی فویل دار )
- سیم مربوط به پریز آنتن: 50 متر ( خرید سیم آنتن کواکسیال )
- سیم مربوط به آیفون: 6 الی 10 متر ( خرید کابل مخابراتی فویل دار )
- کابل کولر: 10 الی 15 متر ( کابل افشان 5 رشته نمره 1.5 ) برای کلیدها تا پشت بام و 3 ( سیم افشان نمره 2.5 ) برای جعبه فیوز تا کلید کولر
خرید انواع سرسیم + کاربرد و روش استفاده + لینک خرید
سیم ارت چقدر نیاز داریم؟
به طور تقریبی در یک طبقه ساختمان، 170 متر سیم ارت سایز 1.5( خرید سیم افشان 1/5 )نیاز است. بر اساس مبحث 13 کتاب قوانین ملی ساختمان؛ در ساخت یک ساختمان، علاوه بر پریزها باید برای سیستمهای روشنایی، حتی اگر بدنه چراغها فلزی نباشد، از سیم ارت استفاده شود. زیرا این امکان وجود دارد که مالک یا ساکن فعلی یا بعدی تصمیم بگیرد بعد از مدتی چراغها را تعویض کرده و از چراغهایی ( خرید انواع لامپ و چراغ ساختمانی )استفاده کند که دارای بدنه فلزی هستند. به همین دلیل این موضوع باید توسط مجریان و ناظران برق ساختمان در زمان ساخت مورد توجه قرار بگیرد. به طور کلی باید گفت که در محاسبه سیم ارت مورد نیاز باید منابع روشنایی نیز در نظر گرفته شود.
از چه رنگ سیمهایی باید در ساختمان استفاده کنیم؟
هر کدام از سیمهایی که در قسمتهای مختلف ساختمان مورد استفاده قرار میگیرند، دارای یک کد رنگی استاندارد و مشخص هستند تا بتوان آنها را به راحتی تشخیص داد. سیمهای مورد استفاده در ساختمان و رنگهای آنها به شرح زیر است: محاسبه سیم و کابل مورد نیاز ساختمان
- سیم فاز: رنگ قرمز
- سیم برگشتی فاز (سیمی که از کلید به سمت مصرفکننده میرود): رنگ قهوهای
- سیم نول: رنگ آبی
- سیم ارت: رنگ زرد با خطوط سبز رنگ
هر کلاف سیم برق چند متر است؟
در خصوص کلافهای سیم برق باید اشاره کرد که این کلافها در متراژهای 100 متری به فروش میرسند و افراد باید با توجه به محاسبات خود تعداد کلاف مورد نیاز را خریداری کنند. محاسبه سیم و کابل مورد نیاز ساختمان
معرفی انواع سیمهای مصرفی در سیمکشی ساختمان
سیم و کابلهایی که در ساختمان مورد استفاده قرار میگیرند، از جنبههای مختلف در دستههای متعددی تقسیمبندی میشوند.
1- جنس و ساختار
به صورت کلی از نظر جنس و ساختار سیمهای مورد استفاده را میتوان در دو دسته سیم مفتولی و سیم افشان تقسیمبندی کرد. سیم افشان کاربرد بیشتری در مقایسه با سیم مفتولی دارد و بیشتر در تجهیزات الکتریکی مورد استفاده قرار میگیرد. محاسبه سیم و کابل مورد نیاز ساختمان
2- سایز و ضخامت
منظور از سایز یک سیم، ضخامت آن است؛ هر سیم با هر ضخامتی که دارد دارای کاربری خاصی است. از رایجترین سایزهای سیم میتوان به 0.5، 0.75، 1، 1.5، 2.5، 4، 6، 10، 16، 25، 35، 50 میلیمتر اشاره کرد.
3- رنگ و کاربرد
سیمها و کابلهای مورد استفاده بر اساس کاربردی که دارند دارای یک کد رنگی مشخص هستند که توسط استانداردهای ملی و بینالمللی تعیین شده است. سیمهای برق بر اساس رنگ و کاربرد شامل موارد زیر است: محاسبه سیم و کابل مورد نیاز ساختمان
- سیم فاز: رنگهای قرمز، زرد و سیاه
- سیم ارت: زرد یا سبز
- سیم نول: آبی
سفارش ساخت تابلو برق صنعتی و ساختمانی + قیمت با تخفیف
در هنگام محاسبه متراژ سیم کشی ساختمان چه نکاتی مهم است؟
زمانی که قصد دارید مقدار سیم مصرفی در سیمکشی ساختمان را محاسبه کرده و بر اساس آن سیم و کابل و سایر تجهیزات را خریداری کنید، نکات زیر را مورد توجه قرار دهید.
1- نوع و کاربرد ساختمان
این که ساختمان مورد نظر چه کاربری دارد تعیین میکند که به چه تجهیزات برقی نیاز بوده و همچنین برق با چه توانی باید تامین شود.
2- بار مصرفی و توان واقعی
تجهیزات الکتریکی که قرار است در ساختمان مورد استفاده قرار بگیرند دارای یک توان مصرفی مشخص هستند. با برآورد توان مورد نیاز آنها میتوان متراژ سیم و کابل مورد نیاز را به دقت تعیین کرد. محاسبه سیم و کابل مورد نیاز ساختمان
3- ضریب ایمنی
ضریب ایمنی یکی از مهمترین نکاتی است که در تعیین متراژ کابل باید مورد توجه قرار دارد. معمولا این ضریب بین 1.25 تا 1.5 است که برای محافظت در برابر نوسانات بار استفاده میشود.
4- جریان مجاز
باید در زمان انتخاب سیم و کابل این موضوع را در نظر گرفت که کابل و سیم برق مورد نظر توانایی پشتیبانی از چه میزان جریانی را دارد. جریان مجاز معیاری است بر اساس استانداردهای محلی تعیین میشود. محاسبه سیم و کابل مورد نیاز ساختمان
جدول جریان مجاز سیم و کابل (جریان، سطح مقطع و متراژ)
5- طول کابل
در هنگام تعیین متراژ باید طول کلی کابل شامل طول عمودی، افقی و منحنیات را در نظر بگیرید. محاسبه سیم و کابل مورد نیاز ساختمان
6- استانداردها
در زمان انتخاب سیم و کابل مناسب باید اطمینان حاصل کرد که محصولاتی خریداری شود که بر اساس استانداردها و ضوابط ملی و بینالمللی تولید شده باشند تا بتوان امنیت و بهرهوری سیستم برق را تضمین کرد.
7- فاکتورهای محیطی
در زمان انتخاب سیم و کابل مناسب یکی از عوامل مهم که باید در نظر گرفته شود عواملی محیطی مانند تغییرات دمایی، رطوبت، تماس با مواد شیمیایی و غیره است. در واقع کابل مورد نظر زمانی میتواند بهترین کارایی را داشته باشد که با این عوامل سازگار باشد. محاسبه سیم و کابل مورد نیاز ساختمان
