تابلو برق فشار ضعیف و فشار متوسط به‌منظور تأمین ایمنی، تأسیسات و تجهیزات تابلو برق معمولاً به شکل محفظه‌ای بسته طراحی و به‌کاربرده می‌شود. تمام تجهیزات و قطعات تابلو برق باید به‌گونه‌ای قرار داده شوند که دسترسی اپراتور به تمام تجهیزات امکان‌پذیر باشد. قطعات و تجهیزات تابلو برق به شکل متعدد در آن نصب می‌شوند. این قطعات متشکل از فیوز، کلید، ترانس‌های اندازه‌گیری ولتاژ و جریان، کنتاکتور، رله و تایمر هستند.
به صورت کلی در مورد تابلوهای برق اصول کلی و استاندارد و همچنین تعاریف کلی وجود دارد و بسیار حائز اهمیت است. مثلاً نوع تابلو از نظر ساختمان آن ها. به عنوان مثال تابلوهای ایستاده – دیواری – میزی- رک و … و هریک از آنها ساختمان منحصر بفردی دارند و کاربرد آنها نیز متفاوت است. تابلو برق فشار ضعیف و فشار متوسط

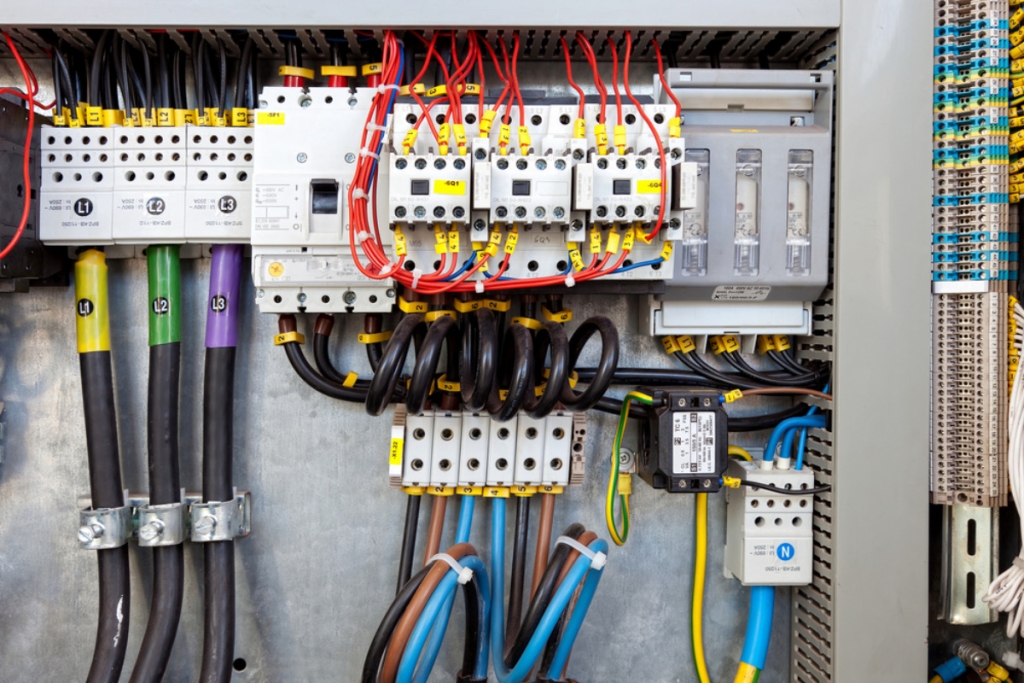

تابلو برق فشار ضعیف و فشار متوسط ساختمان + لیست قطعات
تابلو ترکیبی است از یک یا چند وسیلۀ کلیدی (قطع و وصل) همراه با تجهیزات کنترل، اندازه گیری، حفاظت و تنظیم که تمامی اتصالات برقی و مکانیکی داخلی و قسمت های بدنۀ آن به طور کامل سوار شده باشد و از تجهیزاتی است که برای کنترل، نیرو رسانی و توزیع انرژی الکتریکی در صنایع برق به کار می رود.
آشنایی با انواع داکت + خرید با % تخفیف
در واقع تابلو برق یک کابینت برای تجهیزات الکتریکی یا الکترونیکی است که کلیدها و دستگیره های کنترلی و ابزارهای نمایش روی آن نصب می شود. تابلوهای برق برای جلوگیری از وارد شدن شوک الکتریکی به کاربران تجهیزات و حفاظت تجهیزات در برابر عوامل محیطی استفاده می شوند. تابلو برق فشار ضعیف و فشار متوسط
تابلوهای فشار متوسط معمولاً در سطح ولتاژ ۱ تا ۳۶ کیلو ولت قرار دارند و به صورت چند سلولی مونتاژ می شوند. تجهیزات داخل این تابلوها شامل انواع کلیدهای قدرت یا دژنکتور، ترانسفورماتورهای اندازه گیری جریان و ولتاژ، کلیدهای جدا کننده زمین، کنتاکتورهای فشار متوسط، رله، باس بار، لوازم و تجهیزات کنترلی است. تابلو برق فشار ضعیف و فشار متوسط
تعریف تابلوی فشار ضعیف مطابق با استاندارد IEC60439-1 تابلوی فشار ضعیف ترکیبی است از یک یا چند وسیلۀ قطع و وصل فشار ضعیف همراه با تجهیزات کنترلی، اندازه گیری، نشانگر، حفاظتی، تنظیم کننده و … مربوط به خود که به نحوی کامل نصب و سوار شده و کلیه اتصالات الکتریکی و مکانیکی داخلی و قطعات ساختمانی را شامل می شود.
پس از تبدیل ولتاژ فشار قوی به ولتاژ فشار ضعیف در پست های ترانس، جهت تقسیم انرژی الکتریکی از تابلوهای فشار ضعیف استفاده می شود. معمولاً ولتاژ نامی تابلوهای فشار ضعیف در جریان متناوب از ۱۰۰۰V و فرکانس ۱۰۰۰Hz و در جریان مستقیم ولتاژ نامی تابلو از ۱۵۰۰V بیشتر نمی شود. تنوع مصرف کننده ها، احتیاجات مختلف در مورد طرح و اندازه تابلوهای فشار ضعیف را ایجاب می کند. تابلو برق فشار ضعیف و فشار متوسط
در نتیجه، تابلوهای فشار ضعیف با اندازه های استاندارد تهیه شده و بسته به احتیاج به کلیدهای خودکار و یا ترکیب کلید و فیوزهای متعدد و همچنین دستگاه های اندازه گیری و غیره برای مدارهای خروجی مجهز می شود. تابلو برق فشار ضعیف و فشار متوسط
چک‌لیست لوازم برقی موردنیاز برای ساختمان + لینک خرید اقلام با تخفیف ویژه
این تابلوها بسته به محل نصب آنها از جنس عایق، چدن، ورقه های آهن و به شکل های مختلف: دیواری، توکار و روکار، همچنین ایستاده برای فضاهای آزاد یا سرپوشیده ساخته می شوند.
اغلب تابلوهای موتورخانه از نوع ایستاده و بقیه تابلوها از نوع توکار تمام بسته است. در این جا لیستی ذکر می شود که شامل قطعات مکانیکی و الکتریکی داخلی تابلو است. این لیست شامل؛ ضخامت ورق ـ فریم تابلو ـ روبند ـ نوع رنگ کاری ـ جا نقشه ای – یراق آلات ـ نوع تابلو (یک درب ـ دو درب ـ نرمال ـ اضطراری) اسم شرکت سازنده تابلو ـ اسم تابلو ـ چراغ سیگنال (رنگ ـ تعداد ـ وات ـ نوع لامپ ـ فیوز) مشخصات فیوزهای داخل تابلو بعلاوه پایه فیوز ـ کلید مینیاتوی (تکفاز ـ سه فاز ـ ولتاژ قابل تحمل) رله ـ کنتاکتور ـ کلید گردان (با مشخصات کامل) مشخصات ترمینال – مشخصات شین فاز ـ نول – مقره های پشت شین ـ نوع سیم کشی داخلی تابلو ـ نوع سیم کشی خط به تابلو ـ طریقه ی انتقال سیم در تابلو (ترانکینک ـ استفاده از کمربند) استفاده از سیم یک تکه در تابلو ـ شماره گذاری خطوط روی ترمینال – استفاده از کابلشو است. تابلو برق فشار ضعیف و فشار متوسط
هدف استفاده از تابلو برق و فراهم ساختن تجهیزات در یک محل:
- فراهم شدن امکان کنترل و حفاظت مطمئن و دقیق
- قابلیت استفاده از سیستم های الکتریکی به هم پیوسته و با هزینۀ کمتر
- تعمیر، سرویس و نگه داری آسان و سریع
- تأمین ایمنی سیستم و موجودات زنده
انواع تابلو فشار ضعیف ساختمانی
تابلوهای برق داخل ساختمان به سه دسته تقسیم می شوند:
۱- تقسیم واحد
۲- عمومی
۳- کنتور
تابلوهای فشار ضعیف در سطح ولتاژ کمتر از ۱۰۰۰ ولت قرار دارند. ولتاژ نامی تابلوهای فشار ضعیف اغلب تا ۶۹۰ ولت و ولتاژ سرویس تا ۵۰۰ ولت است. تابلوهای فشار ضعیف اغلب در سه نوع زیر ساخته می شود: تابلو برق فشار ضعیف و فشار متوسط
الف) تابلوی دیواری (Wall Mounted)
ب) تابلوی ایستاده ثابت (Free Standing)
پ) تابلوی ایستاده کشویی
تابلوی برق صنعتی و تجهیزات مونتاژ تابلو
تابلوهای فشار ضعیف مورد استفاده در برق ساختمان را با در نظر گرفتن مکان و موقعیت قرار گرفتن آن ها نسبت به منبع تغذیه و وظیفه و نقش آن ها در سیستم کنترل و توزیع برق در دسته های زیر طبقه بندی می کنند:
تابلوی اصلی فشار ضعیف:
در پست برق و به طرف فشار ضعیف ترانس متصل بوده و برق مجموعه را توزیع و کنترل می کند. تابلو برق فشار ضعیف و فشار متوسط
تابلوهای نیمه اصلی فشار ضعیف:
تابلوهای برق بلوک ساختمانی یا قسمت مستقلی از مجموعه را توزیع کرده و یا از تابلوی اصلی تغذیه می شود.
تابلوهای فرعی تأسیسات و تجهیزات:
به منظور توزیع و کنترل سیستم های برقی ویژه در برخی ساختمان ها مانند موتورخانه، آشپزخانه، رختشوی خانه و … تابلوهای فرعی استفاده می شوند که از تابلوی اصلی تغذیه می شوند.
تابلو فرعی روشنایی:
این تابلوها به منظور توزیع و کنترل برق روشنایی و پریزهای عمومی به کار می روند که از تابلوی اصلی تغذیه می شوند. تابلو برق فشار ضعیف و فشار متوسط
تابلو برق بیرونی
تابلو برق درونی (INDOOR) تابلوهایی هستند که در محل های سرپوشیده مورد استفاده قرار می گیرند. این تابلوها وظیفۀ نگهداری تجهیزات در محل نصب شده و حفاظت از آنها در برابر برخوردهای ناخواسته را برعهده دارند. تابلو برق فشار ضعیف و فشار متوسط
– ایستاده: ضخامت ورقۀ بدنه حداقل ۲ میلیمتر باشد، اسکلت نگهدارنده از پروفیل و یا نبشی آهنی ساخته می شود، تابلو بر روی اطاقک کابل، کانال و یا فونداسیون با استفاده از پیچ و مهره انجام گیرد.
ابعاد تابلوی درونی با درب دسترسی از جلو:
ارتفاع ۲۲۰ سانتیمتری، عرض ۹۰ سانتیمتر، عمق ۶۰ سانتیمتر.
ابعاد تابلوی درونی با درب دسترسی از دو طرف:
ارتفاع ۲۲۰ سانتیمتری، عرض ۹۰ سانتیمتر، عمق ۸۰ سانتیمتر. تابلو برق فشار ضعیف و فشار متوسط
– دیواری: اگر ارتفاع تابلو تا یک متر باشد ضخامت ورقه بدنه ۱٫۲۵ میلیمتر بوده و برای ارتفاع بلندتر از ورق ۱٫۵ میلیمتر ساخته می شود.
- محل ورود و خروج کابل ها با استفاده از گلند مناسب مسدود می شوند.
- برای سهولت کار، تجهیزات بر روی ورقی به ضخامت ۱٫۵ میلیمتر نصب شده از این ورق با استفاده از پیچ و مهره به بدنۀ تابلو بسته می شود.
- حداکثر ارتفاع نصب کلیۀ تابلوهای دیواری ۲۱۰ سانتیمتر از کف تمام شده تا بالای تابلو باشد.
آشنایی با انواع داکت + خرید با % تخفیف
تابلو برق بیرونی
تابلو برق بیرونی (OUTDOOR) در فضای باز نصب شده و علاوه بر وظایف تابلوهای درونی، باید از تجهیزات در ﻣﻘﺎﺑﻞ ﻋﻮاﻣﻞ ﺟﻮی ﻣﺤﺎﻓﻈﺖ ﻛﻨﻨﺪ و ﺳﺎﺧﺘﻤﺎن ﺧﺎﺻﻲ دارند.
– ضخامت ورق بدنه حداقل ۲ میلی متر باشد.
– ابعاد پوشش سقف حداقل ۵ سانتی متر از هر طرف بزرگتر از بدنه تابلو باشد. تابلو برق فشار ضعیف و فشار متوسط
– فقط با درب دسترسی از جلو ساخته شده و درزها با پلاستیک مخصوص، به طور کامل آب بندی شوند.
– درب مجهز به قفل مناسب شود.
– تابلو بر روی سکویی به ارتفاع ۲۰ الی ۲۵ سانتی متر از کف تمام شده و با استفاده از بولت هایی که درون فونداسیون کار گذاشته شده نصب می شود. طرفین سکو از هر دو طرف ۱۰ سانتیمتر بزرگتر از لبه تابلو و ابعاد داخلی حداقل ۵ سانتی متر کوچک تر از ابعاد تابلو خواهد بود.
– رنگ آمیزی بدنۀ تابلو با استفاده از رنگ مقاوم در برابر نور آفتاب (Zing Rich) انجام می گیرد. تابلو برق فشار ضعیف و فشار متوسط
– ابعاد تابلوهای بیرونی: حداکثر ارتفاع ۱۲۰ سانتیمتر، عرض بر حسب نیاز، عمق ۴۰ سانتیمتر.
اجزای تابلو برق
مهم ترین اجزا تابلو عبارتند از:
- بدنه
- کلیدها
- شینه (هادی ها)
- مقره
- دستگاه های اندازه گیری
- دستگاه های حفاظتی
- سیم ارت
- سیم اینترلاک
ﺑﺪﻧۀ ﺗﺎﺑﻠﻮ وظیفۀ ﻧﮕﻬﺪاری ﺗﺠﻬﻴﺰات در ﻣﺤﻞ ﻧﺼﺐ ﺷﺪه و ﻫﻤﭽﻨﻴﻦ ﺣﻔﺎﻇﺖ از آﻧﻬﺎ در ﺑﺮاﺑﺮ ﺑﺮﺧﻮردﻫﺎی ﻧﺎﺧﻮاﺳﺘﻪ را ﺑﺮ ﻋﻬﺪه دارد. بدنه از ﻣﻮاد ﻛﺎﻣﭙﻮزﻳﺖ، ﭘﻼﺳﺘﻴﻚ ﻳﺎ آﻫﻦ ﻛﻪ ﺑﻪ روش ﭘﻮﺳﺘﻪ ای ﺳﺮد، ﻧﻮرد ﺷﺪه، ﺳﺎﺧﺘﻪ ﻣﻲﺷﻮد. ﺿﺨﺎﻣﺖ ورق ﺗﺎﺑﻠﻮﻫﺎی آﻫﻨﻲ ﺑﺮاﺳﺎس دﺳﺘﻮراﻟﻌﻤﻞ ﻫﺎی ﻣﻮﺟﻮد و ﺑﺎ در ﻧﻈﺮ ﮔﺮﻓﺘﻦ موارد زیر ﺗﻌﻴﻴﻦ ﻣﻲشود. تابلو برق فشار ضعیف و فشار متوسط
- محل استقرار تابلو
- محل ورود و خروج هادی ها
- شکل بدنه (ایستاده، دیواری، بیرونی، درونی و …)
- فرم ساخت تابلو (یکپارچه، مجزا از هم)
- قابلیت دسترسی به اجزای تابلو
- نحوۀ آرایش تجهیزات، محیط نصب تابلو و اﺑﻌﺎد آن
در ﺻﻮرت ﻧﻴﺎز بدنۀ ﺗﺎﺑﻠﻮ ﺑه وﺳﻴﻠﻪ ﭘﺮوﻓﻴﻞ و ﻧﺎوداﻧﻲ ﺗﻘﻮﻳﺖ ﻣﻲﺷﻮد ﺗﺎ ﺑﺘﻮاﻧﺪ اﺳﺘﺤﻜﺎم ﻣﻜﺎﻧﻴﻜﻲ ﻻزم ﺟﻬﺖ ﺗﺤﻤﻞ ﺿﺮﺑﺎت ﻧﺎﺷﻲ از ﻋﻤﻠﻜﺮد ﺗﺠﻬﻴﺰات و ﻳﺎ وزن آﻧﻬﺎ را داﺷﺘﻪ ﺑﺎﺷﺪ. ﺑﺪﻧﻪ ﻣﻲ تواند ﻃﺮاﺣﻲ ﺷﺪه و ﭘﺲ از ﺗﻜﻤﻴﻞ ﺗﺎﺑﻠﻮ ﺑﻪ ﻣﺤﻞ ﻧﺼﺐ ارﺳﺎل شود. در بعضی موارد بدنه را به ﺻﻮرت ﻗﻄﻌﺎت ﻣﺠﺰا از ﻫﻢ ﺳﺎﺧﺘﻪ و ﭘﺲ از اﺗﻤﺎم تمامی ﻋﻤﻠﻴﺎت ﺧم کاری، ﺟﻮﺷﻜﺎری و رﻧﮓ آﻣﻴﺰی آﻧﻬﺎ را ﺑﺴﺘﻪ ﺑﻨﺪی ﻛﺮده و در ﻣﺤﻞ ﻧﺼﺐ ﻣﻮﻧﺘﺎژ ﻣﻲﻛﻨﻨﺪ. تابلو برق فشار ضعیف و فشار متوسط
ﻣﺰﻳﺖ اﻳﻦ ﻧﻮع ﺗﺎﺑﻠﻮﻫﺎ ﻫﺰﻳنۀ ﻛﻤﺘﺮ در زﻣﺎن ﺣﻤﻞ و ﻧﻘﻞ و ﻧﻴﺰ ﻗﺎﺑﻠﻴﺖ ﺗﻮﺳﻌﻪ از ﻃﺮﻓﻴﻦ و ﺳﻬﻮﻟﺖ ﺗﻌﻤﻴﺮات آن است. ﺑﺪﻧﻪ ﺑﺎﻳﺪ ﻃﻮری ﻃﺮاﺣﻲ ﺷﻮد ﻛﻪ ﺿﻤﻦ ﺳﻬﻮﻟﺖ دﺳﺘﺮﺳﻲ ﺑﻪ ﺗﺠﻬﻴﺰات درون ﺗﺎﺑﻠﻮ ﺣﺪاﻛﺜﺮ اﻳﻤﻨﻲ ﻣﻤﻜﻦ را ﺑﺮای اﻓﺮادی ﻛﻪ ﺑﺎ ﺗﺎﺑﻠﻮ ﻛﺎر ﻣﻲﻛﻨﻨﺪ، ﺗأﻣﻴﻦ کند. در ﺗﺎﺑﻠﻮﻫﺎی ﻗﺪرت ﺑﺮای ﻣﺤﺪود ﻛﺮدن تابلو و همچنین جلوگیری از سرایت آتش سوزی و یا انفجار اﺣﺘﻤﺎﻟﻲ ﺗﺠﻬﻴﺰات ﺑﻪ ﺳﺎﻳﺮ ﻗﺴﻤﺖ ﻫﺎ، در ﻓﻮاﺻﻞ ﻣﻌﻴﻨﻲ دیوار قائمی را در داخل تابلو نصب کرده و تابلو را به ﻗﻄﻌﺎﺗﻲ ﻛﻪ ﺳﻠﻮل ﻧﺎﻣﻴﺪه ﻣﻲ ﺷﻮد ﺗﻘﺴﻴﻢ ﺑﻨﺪی ﻣﻲﻛﻨﻨﺪ. ﺗﺎﺑﻠﻮﻫﺎی ﻛﺸﻮﻳﻲ و ﻣﺪوﻻر از اﻳﻦ ﻟﺤﺎظ ﺑﺮﺗﺮی دارﻧﺪ. ﺗﺎﺑﻠﻮ در اﻧﻮاع ﻣﺨﺘﻠﻔﻲ از نحوۀ دﺳﺘﺮﺳﻲ ﻣﻲﺗﻮاﻧﺪ ﻃﺮاﺣﻲ ﺷﻮد (ﺑﺪون درب ﻣﺎﻧﻨﺪ ﺗﺎﺑﻠﻮﻫﺎی ﺗﻮزﻳﻊ ﻓﺸﺎر ﺿﻌﻴﻒ، درب دﺳﺘﺮﺳﻲ از ﺟﻠﻮ، از ﭘﺸﺖ، دو درب، درب ﺷﻴﺸﻪ ای و….)
درب ﺗﺎﺑﻠﻮ اﻫﻤﻴﺖ زﻳﺎدی در ﺣﻔﺎﻇﺖ از ﺗﺠﻬﻴﺰات و ﻫﻤﭽﻨﻴﻦ ﺗأﻣﻴﻦ اﻳﻤﻨﻲ ﻛﺎرﻛﻨﺎن دارد. در ﺗﺎﺑﻠﻮﻫﺎی ﻓﺸﺎر ﻣﺘﻮﺳﻂ درﻳﭽﻪ ای در ﺑﺎﻻی ﺗﺎﺑﻠﻮ (ﺳﻘﻒ ﺗﺎﺑﻠﻮ) ﺟﻬﺖ ﺗﺨﻠﻴۀ ﺿﺮﺑﻪ ﺣﺎﺻﻞ از اﻧﻔﺠﺎر ﺗﺎﺑﻠﻮ ﺗﻌﺒﻴﻪ شده است. درﺟۀ ﺣﻔﺎﻇﺖ ﺑﺪﻧﻪ ﺗﺎﺑﻠﻮ ﺑﺮاﺳﺎس ﻧﻴﺎز و ﺟﺪاول ﻣﻮﺟﻮد ﺗﻌﻴﻴﻦ ﻣﻲﺷﻮد. تابلو برق فشار ضعیف و فشار متوسط
آشنایی تابلو سازی برق
تابلو سازی برق رشته ای ترکیبی است تابلو برق در واقع یک محفظه بوده که تجهیزات الکتریکی را در بر می گیرد و البته تابلوها می توانند دربرگیرندۀ تجهیزات پنوماتیکی (سیستم های بادی) نیز باشند مانند: شیرهای برقی، کمپرسور و …
برای ساخت تابلو موارد زیر باید به صورت کتبی به تابلو ساز ارائه شده و در صورت نیاز توضیحات کافی داده شود: تابلو برق فشار ضعیف و فشار متوسط
- تعیین نوع تابلو، محل نصب آن و نحوۀ استقرار آن.
- تعیین ضخامت ورقۀ بدنه، نحوه اسکلت بندی، سیستم تهویه، دریچه انفجار و سایر موارد مربوط به بدنه و شرایط اختصاصی (در صورت وجود).
- تعیین رنگ تابلو و نوع آن (پودری – پاششی).
- تعیین محل ورود و خروج کابل ها.
- مشخص نمودن نحوۀ دسترسی به تجهیزات درون تابلو (درب تابلو).
- رسم نمای روبه روی تابلو و تعیین محل نصب تجهیزات.
- رسم نمای پرسپکتیو و تعیین ابعاد تابلو (معمولاً بر حسب سانتی متر).
- رسم مدارهای کنترل فرمان و قدرت مدارهای تغذیه شونده از تابلو.
- رسم نمای مسیر جریان و تعیین ذکر مشخصات هر یک از تجهیزات بر روی نقشه.
- برآورد کردن و تهیۀ لیست از تجهیزات موردنیاز.
به طور کلی لازم به ذکر است که جهت فراگیری فنون مربوط به تابلوهای برق نیاز به فراگیری چندین آیتم اصلی است که در ذیل به اختصار عنوان می کنیم: تابلو برق فشار ضعیف و فشار متوسط
- اصولی کلی و استانداردهای مربوط به تابلوهای برق و محفظه های الکتریکی مانند درجه حفاظتی IP و درجه بندی جداسازی محفظه ها و مقابله با عوامل جوی و … در کشورهای عضوکمیسیون الکتروتکنیک بین الملل، استاندارد IEC-60529 برای طبقه بندی درجه حفاظت تابلوها در برابر عوامل خارجی (کدهای IP) استفاده می شود.
- اصول تخصص در مورد تابلوهای برق، مقادیر نامی مانند ولتاژ و جریان نامی و …
- آشنایی با تجهیزات الکتریکی و عملکرد آنها و نحوۀ انتخاب صحیح آنها
- آشنایی با تأسیسات الکتریکی و آشنا با محاسبات مربوطه
- آشنایی با تجهیزاتی مانند رله و حفاظت سیستم ها- طرح پست الکتریکی و غیره
- آشنایی با طراحی مدارات فرمان و کنترل و لاجیک
- جهت فراگیری هریک از فنون یاد شده لازم است صورت جداگانه اقدام به فراگیری کرد. البته وقتی تنها در مورد تابلوهای برق صحبت به میان می آید آیتم های ۱ و ۲ فوق الذکر بسیار پررنگ تر می شوند. البته در حرفۀ تابلوسازی، علوم مهم دیگری نیز نقش دارد که از نام بردن کلیه آن ها صرف نظر می کنم مانند علم ارگونومی و … تابلو برق فشار ضعیف و فشار متوسط
نقشه ساخت تابلو برق
به منظور ساخت تابلو برق دو نوع نقشه طراحی می شود
- رایزر دیاگرام که مکان تابلو در آن قید شده است.
- نقشه داخل تابلو (که خطوط- فیوز و کلیدها در آن کشیده شده است). تابلو برق فشار ضعیف و فشار متوسط
در ساختار تابلو برق باید نکات زیر رعایت شود :
- نکات مربوط به رعایت مسائل ایمنی براساس نشریه سازمان برنامه و بودجه و یا ۱۱۰ باشد.
- شین ها با رنگ نسوز رنگ آمیزی شود.
- کلید ورودی باید خودکار باشد. در مواردی که از کلید و فیوز جداگانه استفاده شود کلید باید قبل از فیوز نصب شود. به طوری که با خاموش کردن کلید، فیوز نیز قطع شود. کلید اصلی تا جایی که ممکن است، گردان باشد و از فیوز فشنگی استفاده شود.
- سیم کشی داخل تابلو با سیم مسی تک لا با عایق حداقل ۱۰۰۰ ولت با مقطع مناسب انجام شود. تابلو برق فشار ضعیف و فشار متوسط
- ارتفاع بالاترین دسته کلید تابلو ۱۷۵ سانتیمتر بیشتر نباشد و همچنین قسمت میانی از سطح زمین ۱۶۰ سانتیمتر باشد.
- استفاده از سیم ۱٫۵ برای روشنایی با کلید مینیاتوری ۱۰ آمپر و سیم ۲٫۵ برای پریز با کلید مینیاتوری ۱۶ آمپر باشد.
- محاسبه کابل از طریق سطح مقطع انجام گیرد.
اهمیت تجهیزات و قطعات تابلو برق
تجهیزات و قطعات تابلو برق‌ها در انواع مختلف با توان و قدرت متفاوت مورداستفاده قرار می‌گیرند. طرز عملکرد مدارها و وسایل الکتریکی و تابلو برق صنعتی ارتباط مستقیم با کنترل تجهیزات مراکز تجاری و کارخانه‌های صنعتی دارد. همان‌گونه که می‌دانید قطعات و تجهیزات تابلو برق متناسب با نیاز، به‌منظور بهره‌برداری و تأمین انرژی مورداستفاده قرار می‌گیرند. قطعات و تجهیزات تابلو برق باید به‌گونه‌ای انتخاب شوند که با ایمنی بالا، مرغوبیت و استاندارد جهانی پاسخگوی نیازهای مجموعه مورد استفاده باشند. تابلو برق فشار ضعیف و فشار متوسط
اجزاء تشکیل دهنده هر تابلو برق
با توجه به اینکه تابلو برق‌ها دارای دسته‌بندی فشارقوی، فشار متوسط و فشار ضعیف ازنظر ولتاژ هستند قطعات مورداستفاده در آنها با تفاوت‌هایی مواجه خواهد بود. به همین جهت ما به‌منظور شناسایی کامل تجهیزات و قطعات تابلو برق در سطح ولتاژهای مختلف می‌خواهیم آنها را به‌طورکلی برای شما بیان کنیم.
مهم‌ترین وظیفه در هنگام طراحی و نصب تابلو برق‌ها مراقبت از تجهیزات الکترونیکی بیان می‌شوند. علاوه بر این با توجه به تجهیزات و قطعات مختلف به‌کاررفته در انواع تابلو برق این سازه الکتریکی قابلیت کنترل موتورهای سه فاز، کنترل توزیع جریان و در برخی موارد برای اصلاح ضریب توان نیز در یک واحد تجاری، اداری، مسکونی و سایر ساختمان‌ها مورداستفاده قرار می‌گیرند.
ظرفیت و توان هرکدام از قطعات در تابلو برق‌های مختلف باهم متفاوت خواهد بود. ما به‌طورکلی تجهیزات مورداستفاده در انواع تابلو برق را برای شما بیان خواهیم کرد. نصب این تجهیزات و قطعات به‌صورت عمده در تمام تابلو برق‌ها ضروری خواهد بود. تابلو برق فشار ضعیف و فشار متوسط
