تجهیزات آلارم تابلوی برق چراغ سیگنال بیزر دار ، ساده ، انواع آژیر و تجهیزات هشدار دهنده به عنوان یکی از قطعات مهم سیستم های ایمنی و اطلاع رسانی در دستگاه های الکترونیکی استفاده می شوند. این تجهیزات در مواردی که دستگاه باید هشداری را به کاربران خود ارائه دهد، مانند در صورت وقوع خطا، خطر و یا تعمیرات نیازمند استفاده از چراغ سیگنال و بیزر هشدار دهنده هستند.
این تجهیزات می توانند به صورت دستی و یا خودکار فعال شوند. به عنوان مثال، در صورت بروز خطا در یک سیستم الکترونیکی خودرو، چراغ سیگنال قرمز و بیزر هشدار دهنده به صورت خودکار فعال می شود و به راننده اطلاع می دهد که وضعیت سیستم غیرطبیعی است.
استفاده از چراغ سیگنال و تجهیزات هشدار دهنده در دستگاه های الکترونیکی بسیار مهم است و می تواند برای جلوگیری از تلفات و خسارات جسمانی و مالی در صورت وقوع خطا و یا خطرات، بسیار موثر باشد. تجهیزات آلارم تابلوی
تجهیزات هشدار دهنده می‌توانند برای محافظت از دستگاه‌های الکترونیکی در برابر خطراتی مانند ولتاژ بالا، دمای بیش از حد، اشعه‌ی مضر و… مفید باشند.
خرید تجهیزات آلارم تابلوی برق چراغ سیگنال بیزر دار ، ساده ، انواع آژیر و تجهیزات هشدار دهنده
مزایای استفاده از تجهیزات آلارم تابلوی برق
1- بهبود ایمنی: با استفاده از تجهیزات هشدار دهنده می‌توانید دستگاه‌های الکترونیکی خود را در برابر خطرات مختلف مانند برق گرفتگی یا خطاهای سیستمی محافظت کنید.
2- کاهش خطرات اقتصادی: در صورتی که دستگاهی تعطیل شود یا خراب شود، می‌تواند خسارات اقتصادی جدی به دنبال داشته باشد. استفاده از تجهیزات هشدار دهنده می‌تواند باعث کاهش خطرات اقتصادی و از دست رفتن پول و زمان شود. تجهیزات آلارم تابلوی برق
3- بهبود بهره وری: استفاده از تجهیزات هشدار دهنده می‌تواند به بهبود بهره وری و کاهش زمان نگهداری نیز کمک کند، چرا که با هشدار دادن به مدیر دستگاه، او می‌تواند به سرعت به مشکل پی ببرد و از ادامه عملکرد صحیح دستگاه اطمینان حاصل کند.
4- کمک به پایداری محیط زیست: استفاده از تجهیزات هشدار دهنده می‌تواند کمک کننده به حفظ محیط زیست باشد، چرا که در صورتی که دستگاهی خراب شود و برای تعمیرات به کارخانه یا مراکز خدماتی برود، آلودگی و تلفات بیشتری به محیط زیست وارد می‌شود.
اجزاء تشکیل دهنده هر تابلو برق

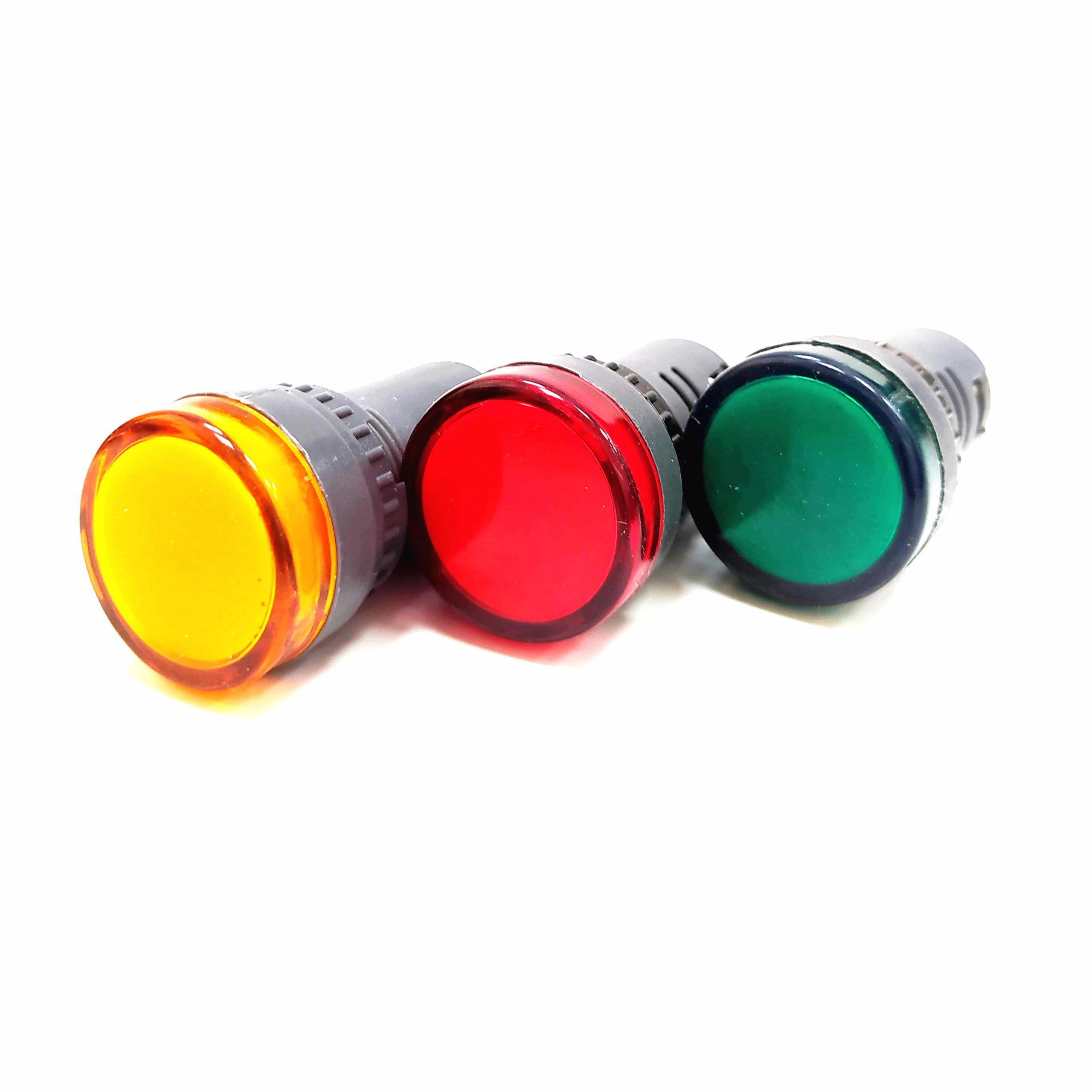

چراغ سیگنال چیست و چه کاربردی دارد؟
چراغ های هشدار دهنده به‌صورت LED و هم به‌صورت چراغ‌های کوچک وجود دارند. این چراغ‌ها دارای قاب، پیچ و مهره هستند، که برای تابلو‌های برق – مخابراتی، شبکه و یا نصب روی بدنه ماشین‌آلات صنعتی به‌عنوان چراغ سیگنال مناسب است. ولتاژ کار آن‌ها از ۳ ولت تا ۲۲۰ ولت می‌باشد. به‌راحتی نصب‌شده و در رنگ‌های سفید، آبی، قرمز، زرد و سبز موجود می‌باشند.
چک لیست نگهداری تابلو برق + اقلام مونتاژ تابلوی برق + لینک خرید
- نمایش وجود یا عدم وجود برق در تابلو برق
- روشن و خاموش بودن کلید
- وارد مدار شدن خازن به مدار تجهیزات آلارم تابلوی
- نمایش تریپ
- نمایش خطا
وقتی هرکدام از چراغ سیگنال‌ها به هر دلیلی بر روی درب تابلو روشن شوند بیانگر علامت و اخطاری برای اپراتور هستند.
رنگ چراغ سیگنال‌ها و موارد کاربرد هریک :
رنگ سفید:
از این رنگ به‌عنوان نمایشگر وضعیت جریان DC مورداستفاده قرار میگیرد و موقع فعال شدن تغذیه مدار فرمان این چراغ روشن می‌شود.
رنگ سبز:
وقتی کلیدی (محافظ جان) در حالت OPEN یا باز قرار گیرد این رنگ مورداستفاده قرار میگیرد.
رنگ قرمز:
وقتی کلیدی (محافظ جان) در حالت CLOSE یا بسته قرار گیرد این رنگ مورداستفاده قرار میگیرد. تجهیزات آلارم تابلوی
رنگ زرد:
وقتی کلیدی (محافظ جان) در حالت FALT یا خطا قرار گیرد این رنگ مورداستفاده قرار میگیرد؛ و بسته به استاندارد می‌توان از رنگ‌های قرمز، زرد، همچنین آبی برای شناسایی فاز‌ها یا از رنگ‌های قرمز، زرد و سبز می‌توان استفاده کرد.
سفارش ساخت تابلو برق صنعتی و ساختمانی + قیمت با تخفیف
دسته‌بندی چراغ سیگنال‌ها:
- بر اساس ولتاژ: 24 ولت، 48 ولت، 110 ولت و 220 ولت
- بر اساس قطر چراغ سیگنال: قطر 22 میلی‌متر و 16 میلی‌متر
- بر اساس رنگ‌بندی: سبز، قرمز، زرد، آبی، سفید

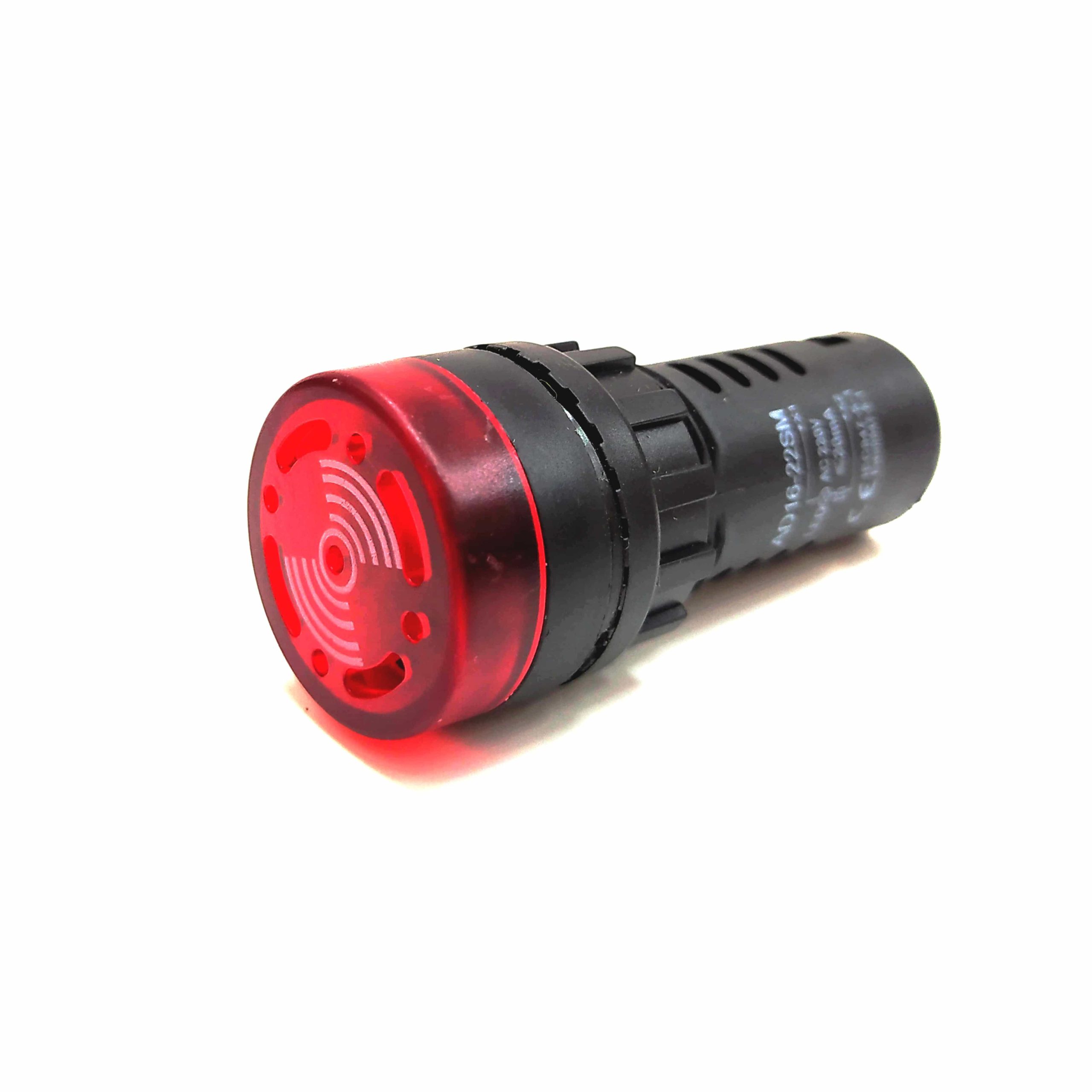

سیگنال بیزر دار چیست؟ و چه کاربردی دارد؟
در محیط ها و کارگاه های صنعتی که چندین تابلو فرمان مختلف وجود دارد یک چراغ سیگنال نوری به تنهایی نمی‌تواند اپراتور را به محل مورد نظر احضار کند و برای این کار باید راه بهتری پیدا کرد. برای رفع این مشکل می‌توان از آلارم‌های صوتی استفاده کرد. مشکل آلارم صوتی این است که برای تعداد زیاد در یک محل قابل استفاده نیست. به عنوان مثال نمی‌توان از یک آلارم صوتی برای حالت در حال کار و از یک آلارم دیگر برای حالت خطا استفاده کرد. تجهیزات آلارم تابلوی برق
راه بعدی استفاده از ترکیب آلارم صوتی و نورانی به صورت یک واحد است. برای این کار نوعی از چراغ‌های سیگنال به بیزر داخلی مجهز شده‌اند. با وصل تغذیه در این سیگنال‌ها یک لامپ شروع به چشمک زدن کرده و هم‌زمان بیزر آن نیز فعال می‌شود. به عبارت دیگر آلارم نوری و صوتی در این قطعه به صورت هم‌زمان تولید می‌شود.
نکته‌ی مهم در این قطعه این است که برای عملکرد آلارم صوتی نیازی به مدار یا سیستم خارجی نبوده و می‌توان آن را همانند چراغ‌های سیگنال معمولی در یک سوراخ نصب و سیم‌بندی کرد. به عنوان مثال در تصویر زیر، دیاگرام الکتریکی سیگنال بیزر دار را مشاهده می‌کنید. این قطعه همانند دیگر چراغ‌ها تنها دو ترمینال X1 و X2را داشته و هیچ المان اضافی و یا قابل تنظیمی در آن وجود ندارد. تجهیزات آلارم تابلوی برق
بهترین ابزار برای مرتب کردن سیم و کابل در تابلوی برق + لینک خرید اقلام
آژیر صنعتی چیست و چه کاربردی دارد؟
همانگونه که از گذشته میدانیم آژیر صدای بلندی است که در مواقع خطر شروع به هشدار مینماید. آژیر صنعتی نیز در سیستم های اعلام سرقت صدای هشدار را توسط اعلام کننده های صوتی با صداهای متفاوتی که در دستگاه معین شده شروع به اطلاع رسانی می کند. ولتاژ آژیر صنعتی 9 ولت، 12 ولت و یا 24 ولت می باشد.
انواع آژیر های اعلام سرقت
آژیرها در سیستم های اعلام سرقت در انواع مختف تولید و در بازار به فروش میرسد. انواع آژیر های اعلام سرقت عبارتند از:
- آژیر شیپوری
- آژیر فلاشر
- آژیر کاور فلزی تجهیزات آلارم تابلوی برق
- آژیر پیزو
- غیره….
انواع آژیر های صنعتی
انواع آژیر های صنعتی عبارتند از:
- آژیر صنعتی موتور دار
- آژیر صنعتی الکترونیکی
- آژیر صنعتی قارچی موتور دار
بخاری برقی کم مصرف خانگی و صنعتی + خرید انواع هیتربرقی و المنت
اجزاء آژیر سیستم های اعلام حریق
آژیر سیستم های اعلام حریق دارای قسمت های مختلف می باشد که هر بخش وظیفه خاص خود را انجام میدهند. اجزاء آژیر سیستم های اعلام حریق عبارتند از:
- اسیلاتور
- تقویت کننده
اسیلاتور ها یا همان منبع جهت تولید فرکانس هستن که فرکانس های تولید شده توسط اسیلاتور وارد تقویت کننده شده و در نهایت پخش صدا صورت میگیرد.
نکات ایمنی که هنگام استفاده از تابلو برق باید بدانید
- دقت کنید که پس از اتمام کار خود با تابلو برق، حتما باید در آن را قفل کرده و کلید مربوطه را به مسوول تابلو برق تحویل دهید.
- فقط با اجازه مسوول تابلو برق اجازه باز کردن در آن را دارید.
- سعی کنید محل نصب تابلو برق نزدیک تجهیزات گرمایشی و یا سرمایشی نباشد.
- جایی را برای نصب تابلو برق انتخاب کنید که مجبور به جابجایی محل آن نباشید. تجهیزات آلارم تابلوی برق
- از عایق بودن محیط نصب اطمینان حاصل کنید.
- حواستان باشد موادی از قبیل آب و… هنگام استفاده تابلو برق روی آن نریزد ( ترجیحا محل نصب مرطوب نباشد).
- در کنار تابلو برق، حتما باید کپسول آتشنشانی نصب شود.
- از صحت بخش اتصال به زمین تابلو برق مطمئن شوید.
سیم مسی نسوز چیست؟ سیم های مقاوم در برابر حریق تی ال وی + لینک خرید
مقررات حاکم بر تابلو برق ها:
- طبق مفاد قانون حفاظت از سیستم های الکتریکی باید مطمئن شوید که در محل نصب تابلو برق امکان آب گرفتگی نباشد.
- بر روی هر تابلو برق باید فیوز محافظتی ای که جریان نامی آن مطابق با برق مصرفی منبع تغذیه تابلو برق باشد، نصب شود.باید توجه داشته باشید که علاوه بر فیوز وجود کلید اصلی جدا کننده قابل قطع و وصل بار (جریان) ، که جریان نامی آن حداقل باید برابر با جریان مصرفی تابلو برق باشد، از واجبات است. اگر هرکدام از کلید های گفته شده ( فیوز یا کلید جریان) بر روی تابلو برق نصب نشده باشند تخلف محسوب می‌شود. توجه کنید که محل نصب فیوز باید بعد از کلید جدا کننده جریان است.
- هرکدام از اجزای تابلو برق مانند منبع تغذیه و… نیز باید تجهیزات محافطتی مخصوص خود را دارا باشند. تجهیزات آلارم تابلوی برق
- اگر تابلو برق دارای کیلید های مینیاتوری باشد، باید برای حفاظت آن ها، فیوزهای کنترل کننده جریان خودکار به منظور جلوگیری از اتصال کوتاه در بالای کلیدها نصب شوند.
- وجود شینه ها و یا ترمینال هایی که قابلیت هدایت الکتریکی (مانند نیمه هادی ها عمل کنند) داشته باشند، اجباری است. همچنین توجه به این نکته که شینه ها و ترمینال ها، باید دارای علامت گذاری (استفاده از علائم اختصاری مانند L1) درست باشند، بسیار مهم است. (به منظور گمراه نشدن مسوول تابلو برق)
- باقی بلوک های تابلو برق مانند فیوزها، خروجی ها، ورودی ها و… نیز باید دارای برچسب دائمی راهنما باشند.
- بدنه تابلو باید دارای بلوک اتصال به زمین مناسب همراه با برچسب دائم بر روی آن باشد.
